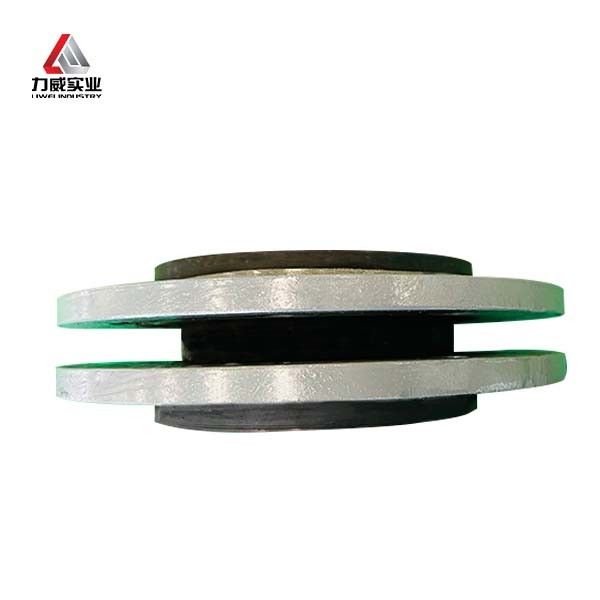

Gürültü azaltımı için titreşim dümdüzleyici kauçuk eklem tek küre flens eklemi DIN/ANSI/JIS
Tek Küre Fleksibel Kauçuk Eklem:
Tek Küre Esnek Kauçuk Eklem, eksenel yer değiştirme, yan yan eğme ve açısal hareket de dahil olmak üzere çeşitli boru hareketlerini karşılamak için tasarlanmış son derece çok yönlü ve dayanıklı bir üründür.Bu ürün, termal değişikliklerden dolayı boru sistemlerinde gerginliği azaltmada gerekli olan esnek tek küresel kauçuk bir koplama olarak hizmet eder.Eklemin esnekliği borular arasında kesintisiz ve güvenli bir bağlantı sağlar.geniş bir endüstriyel uygulama yelpazesinde tercih edilen bir seçim haline getirir.
Tek küre esnek kauçuk eklemsYapı:
| - Hayır. |
Adı |
Malzeme |
Yorumlar |
| 1 |
Dış/iç kauçuk |
EPDM,NR,NBR,PTFE,BR,CR,BR+CR,FKM,Sylopute |
Medyaya göre farklı malzemeler seçin |
| 2 |
Çerçeve |
Nylon kablo kumaşı |
Sıklık ve katman sayısı basıncı belirler. |
| 3 |
Basınçlı halka |
Çelik tel ipliği |
Deformasyonun basınçlı rulmanın çekilmesini önlemek |
| 4 |
Flanş |
Paslanmaz çelik,
Karbon çelik, esnek demir.
|
İhtiyaçlarınıza göre farklı malzemeler seçin |
Teknik parametreler:
|
Çapraz
DN
|
Uzunluk
mm |
Eksen yer değiştirme |
Radial
yer değiştirme |
Eğilme
yer değiştirme |
| TİP 1 |
TİP 2 |
| mm |
inç |
Uzatma |
Sıkıştırma |
Uzatma |
Toplantı |
TİP 1 |
TİP 2 |
TYPE1 |
TYPF 2 |
| 32 |
11/4" |
90 |
6 |
10 |
|
|
9 |
|
±7,5° |
|
| 40 |
11/2 |
95 |
7 |
10 |
|
|
9 |
|
±7,5° |
|
| 50 |
2 " |
105 |
7 |
10 |
|
|
10 |
|
±7,5° |
|
| 65 |
21/2 |
115 |
7 |
13 |
|
|
11 |
|
±7,5° |
|
| 80 |
3'lük |
135 |
8 |
15 |
|
|
12 |
|
±7,5° |
|
| 100 |
4 inç |
150 |
10 |
19 |
|
|
13 |
|
±7,5° |
|
| 125 |
5 inç |
165 |
12 |
19 |
|
|
13 |
|
±7,5° |
|
| 150 |
6 inç |
180 |
12 |
20 |
|
|
14 |
|
±7,5° |
|
| 200 |
8 inç |
210 |
16 |
25 |
30 |
35 |
22 |
25 |
±7,5° |
±10° |
| 250 |
10 inç |
230 |
16 |
25 |
30 |
40 |
22 |
25 |
±7,5° |
±12° |
| 300 |
12 inç |
245 |
16 |
25 |
30 |
40 |
22 |
25 |
±7,5° |
±12° |
| 350 |
14 inç |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7,5° |
±12° |
| 400 |
16 inç |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7,5° |
±12° |
| 450 |
18 inç |
255 |
16 |
25 |
36 |
47 |
22 |
30 |
±7,5° |
±12° |
| 500 |
20 inç |
255 |
16 |
25 |
36 |
48 |
22 |
30 |
±7,5° |
±12° |
| 600 |
24 inç |
260 |
16 |
25 |
40 |
50 |
22 |
33 |
±7,5° |
±12° |
| 700 |
28" |
260 |
16 |
25 |
40 |
55 |
22 |
33 |
±7,5° |
±12° |
| 750 |
30 inç |
260 |
|
|
40 |
55 |
|
33 |
|
±12° |
| 800 |
32 inç |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7,5° |
±12° |
| 900 |
36 inç |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7,5° |
±12° |
| 1000 |
40 inç |
260 |
16 |
25 |
45 |
60 |
22 |
35 |
±7,5° |
±12° |
| 1100 |
44" |
300 |
|
|
45 |
60 |
|
35 |
±7,5° |
±12° |
| 1200 |
48 inç |
300 |
16 |
25 |
50 |
60 |
24 |
38 |
±7,5° |
±10° |
| 1300 |
52 inç |
300 |
|
|
50 |
60 |
|
38 |
|
±10° |
| 1400 |
56 inç |
350 |
|
|
50 |
70 |
|
40 |
|
±10° |
| 1500 |
60 inç |
350 |
|
|
60 |
70 |
|
40 |
|
±10° |
| 1600 |
64 inç |
350 |
18 |
25 |
60 |
70 |
24 |
46 |
±7,5° |
±10° |
| 1800 |
72" |
400 |
18 |
25 |
60 |
75 |
24 |
48 |
±7,5° |
±10° |
| 2000 |
80 inç |
450 |
|
|
70 |
75 |
|
50 |
|
±10° |
| 2200 |
88" |
500 |
|
|
70 |
80 |
|
60 |
|
±10° |
| 2400 |
96 inç |
500 |
|
|
80 |
80 |
|
60 |
|
±10° |
| 2600 |
104 inç |
500 |
|
|
85 |
80 |
|
60 |
|
±10° |
| 2800 |
112" |
550 |
|
|
85 |
80 |
|
60 |
|
±10° |
| 3000 |
120 inç |
550 |
|
|
85 |
80 |
|
60 |
|
±10° |
| • Özel boyut ve uzunluk sizin için özelleştirilebilir. |
Uygulamalar:
Olumlu entegre performansı nedeniyle, kimyasal endüstri, inşaat, su temini, drenaj, petrol endüstrisi, hafif ve ağır endüstri, soğutma istasyonu,Su ısıtma sistemi, yangın söndürme sistemi, elektrik enerjisi sistemi vb.
Ambalaj ve Nakliye:
Tek Küre Fleksibel Kauçuk Eklem, standart nakliye koşullarına dayanacak ve ürünün transit sırasında hasar görmemesi için tasarlanmış sağlam, dalgalanmış bir kutuda güvenli bir şekilde paketlenir.Her bir eklem nemin veya kirleticilerin girmesini önlemek için bir polietilen filmle sarılır.Ağır kullanımlı ambalaj bantıyla mühürlenmiş kutu, daha sonra ürün bilgileri, kullanım talimatları ve verimli izleme için bir barkod ile açıkça etiketlenir.
Taşındırmadan önce, paketlenmiş ürün gerektiğinde ahşap bir palet üzerine yerleştirilir ve istikrarı ve güvenliğini sağlamak için daraltılabilir şekilde sarılır.Paletleştirilmiş ürünler dikkatlice bir forklift kullanarak teslimat aracına yüklenecektir, ve hasara yol açabilecek herhangi bir hareketi önlemek için gerekli tüm önlemler alınacaktır.Tek Sfera Esnek Kauçuk Eklem, müşteriye sorunsuz teslimatı kolaylaştırmak için ayrıntılı bir ambalaj listesi ve tüm ilgili belgelerle birlikte gönderilecektir..
Sıkça sorulan sorular:
S1: Ticaret şirketi mi, yoksa üretici misiniz?
A: Biz profesyonel üreticiyiz.
S2: Ürünler ne zaman gönderilecektir?
A: Ön ödemeyi aldıktan sonra 7 ~ 25 gün içinde.
S3: Müşterinin gereksinimine göre ürünü yapabilir misiniz?
A: Evet, müşteri gereksinimlerine göre özelleştirebiliriz ve çizimler çizmek için profesyonel bir teknik ekibimiz var.
S4: Ürün katalogunuz var mı?
Lütfen bana e-postanızı ya da anlık mesajcınızı söyleyin, kataloğumuzu göndereceğiz.
S5: Ürünler müşterinin gereksinimlerine göre üretilebilir mi?
A: Evet, yukarıda belirtilen özellikler standart olanlardır, gereksinim olarak tasarlayabilir ve üretebiliriz.
